進口蒸汽Y型過濾器是輸送介質的管道系統不可缺少的一種過濾裝置，Y型過濾器通常安裝在減壓閥、泄壓閥、定水位閥或其它設備的進口端，用來清除介質中的雜質，以保護閥門及設備的正常使用。Y型過濾器具有結構先進，阻力小，排污方便等特點。Y型過濾器適用介質可為水、油、氣。一般通水網為18~30目，通氣網為10~100目，通油網為100~480目。 籃式過濾器主要由接管、主管、濾藍、法蘭、法蘭蓋及緊固件等組成。當液體通過主管進入濾藍后，固體雜質顆粒被阻擋在濾藍內，而潔凈的流體通過濾藍、由過濾器出口排出。

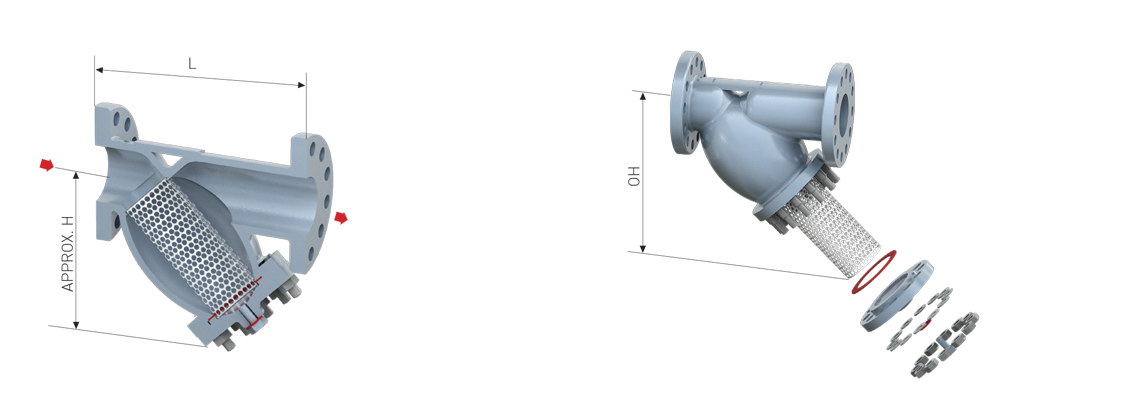

產品尺寸
|
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|
L |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
850 |
980 |
1100 |
|
H |
85 |
95 |
110 |
125 |
145 |
155 |
170 |
205 |
230 |
270 |
318 |
400 |
555 |
620 |
700 |
820 |
產品選型原則
1、進出口通徑：原則上過濾器的進出口通徑不應小于其他設備的進口通徑，一般與進口管路口徑一致。
2、公稱壓力：按照過濾管路可能出現的MAX壓力確定過濾器的壓力等級。
3、孔目數的選擇：主要考慮需攔截的雜質粒徑，依據介質流程工藝要求而定。各種規格絲網可攔截的粒徑尺寸查濾網規格。
4、過濾器材質：過濾器的材質一般選擇與所連接的工藝管道材質相同，或高于管道材質
安裝須知

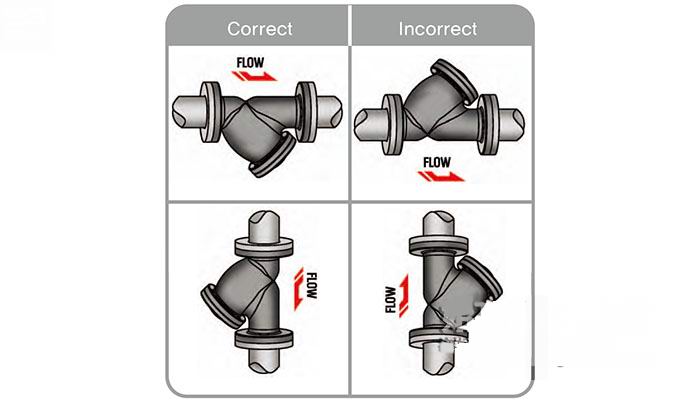

1、產品可水平安裝或垂直安裝，安裝時介質方向要跟殼體上箭頭方向一致；
2、為了便于維修，該產品應該跟截止類閥門一起安裝使用，在該產品的上游和下游都應該安裝截止類閥門，一旦該產品需要維修，可以關閉上游和下游的閥門，切斷它跟系統的聯系；
3、該產品的上游和下游建議安裝差壓表，如果上下游壓力表讀數有差值，說明濾芯上已經有雜質，當有介質流動經過該產品時，液體阻力比正常使用要大的多，此時需要及時清洗濾網；
4、為了在維修該產品的時候不耽誤系統的正常使用，在安裝的同時安裝一條旁通管路，在平時關閉旁通管上的截止閥，而在該產品維修的時候打開旁通管上的截止閥；
5、該產品安裝時要注意預留一定的維修空間，以便正常的日常維護。
