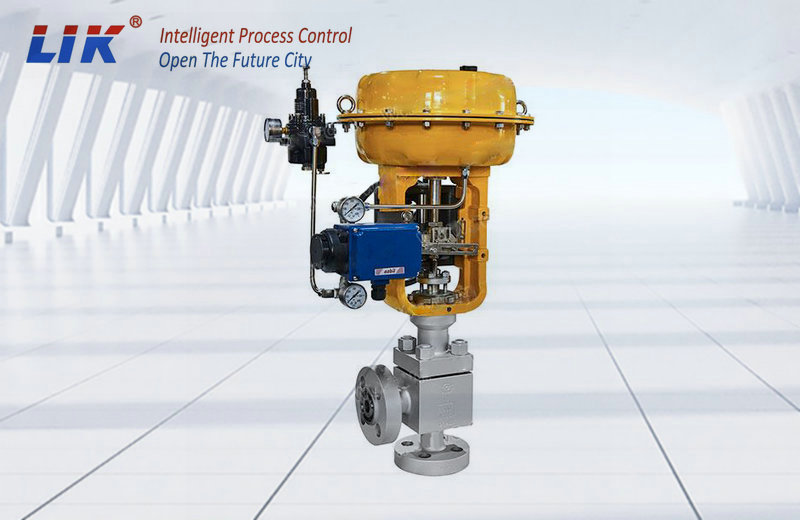

進口氣動高壓角型調節閥是以直角流道閥體（90°角式結構）為基礎，集成氣動執行機構的高精度控制設備，通過4-20mA信號驅動閥芯位移，實現16-42MPa高壓環境下流量、壓力的動態調節。其區別于直通式閥門的核心優勢
進口氣動高壓角型調節閥產品特點：
進口氣動高壓角型調節閥是針對調節閥在高壓或高壓差、有嚴重汽蝕、沖蝕的嚴酷工況條件下壽命短、閥桿易斷裂、襯套易脫落嚴重問題而改進的產品。高壓角式調節閥它采用多級節流形式來分攤壓差，減少了氣蝕、沖蝕、撓流破壞，大大提高了調節閥的使用壽命，特別是用在尿素系統中比普通高壓閥壽命提高2-3倍。氣動高壓角型調節閥體為直角形，閥芯為單導向結構，閥體流路簡單，阻力小，特別適用于高粘度，含有懸浮物和顆粒狀介質流體的調節，可避免結焦、粘結、堵塞。
進口氣動高壓角型調節閥 技術參數
|
可調范圍 |
Kv值<18時 R=20:1;Kv值>18時 R=30:1 |
|
公稱壓力 |
16、22、32MPa |
|
閥芯形式 |
套筒導向單座柱塞型閥芯 |
|
流量特性 |
直線 |
|
作用形式 |
氣開式、氣關式 |
|
工作溫度 |
普通型-40~230℃;散熱片型230~450℃，特殊訂貨450~600℃ |
|
法蘭標準 |
符合JB/T2769-92標準、可按ANSI、JIS、DIN 等訂貨生產 |
|
執行機構 |
ZHA/B型多彈簧氣動薄膜執行機構 |
|
可配附件 |
定位器、電磁閥、空氣過濾減壓閥、限位開關、閥位反饋器、緊急作裝置、手輪機構等 |
進口氣動高壓角型調節閥 零件材料
|
零件名稱 |
閥體 |
閥桿 |
閥芯 |
閥座 |
填料 |
壓縮彈簧 |
波紋薄膜 |
|
材料 |
40鍛鋼 |
2Cr13 |
2Cr13或堆 |
2Cr13或堆 |
V形 |
60Si2Mn |
丁睛橡膠 |
進口氣動高壓角型調節產品結構：
氣動高壓角型調節閥由氣動薄膜多彈簧執行機構和角型高壓閥組成。采用透境式閥座結構，閥座易于更換，密封性能好。DN≤25的閥座、閥芯頭部采用6YC1硬質合金，DN≥32的閥芯采用堆焊鎢鈷合金。高壓角式調節閥具有耐氣蝕，抗沖涮等優點，大大提高使用壽命。
廣泛應用于各種化工、煉油等行業，尤其適用于合成氨、尿素工業上高壓和高壓差介質調節。
