轉換器安裝注意事項 • 避免雷擊； • 保證通風和干燥，避免溫度過高、濕度過大，腐蝕性氣體；• 裝在室外的電磁流量計要有遮陽、防雨措施，切忌暴曬。 |
日常維護 • 定期檢查電磁流量計轉換器有否浸水受潮或者腐蝕； • 定期清洗電極和測量管，清洗時，切勿損傷電極和襯里；• 定期檢查連接電纜的老化及接觸程度是否完好。 |

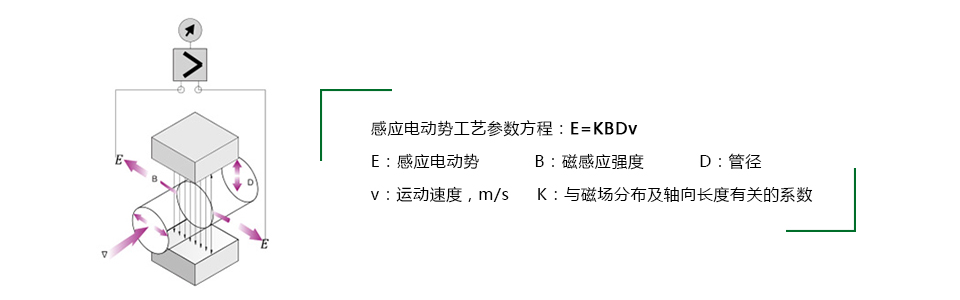

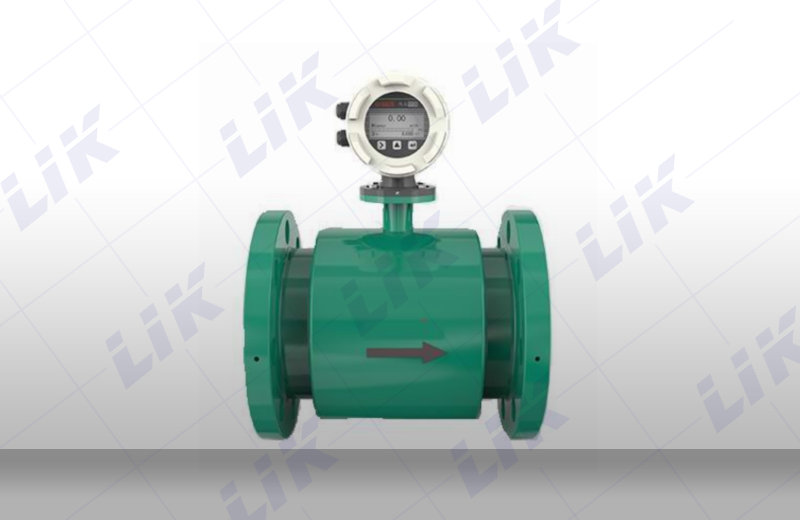

電磁流量計廣泛用于測量導電液體和液固兩相流體的體積流量，其測量原理是根據法拉第電磁感應定律，如下圖所示，上下兩端的兩個電磁線圈產生恒定或交變磁場，當導電介質流過電磁流量計時，做切割磁感線運動，此時會產生一個感應電動勢并被兩測量電極檢測出來，這個感應電動勢大小與導電介質流速、磁場的磁感應強度、導體寬度（流量計測量管徑）成正比，再通過運算就可以得到介質流量。

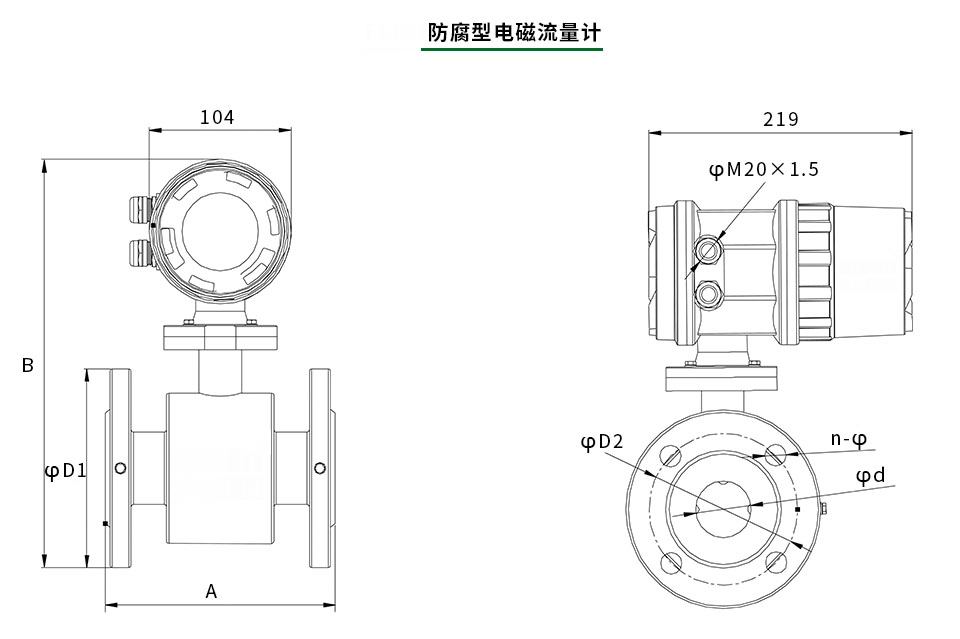

口徑
（mm）
額定壓力（MPa）
儀表外形尺寸（mm）
重量
（kg）
A
B
φD1
φD2
φd
n-φ
10
4.0
200
245
90
60
10
4-φ14
4.5
15
200
310
95
65
15
4-φ14
6
20
200
315
105
75
20
4-φ14
5.5
25
200
320
115
85
25
4-φ14
5
32
200
335
140
100
32
4-φ18
8
40
200
355
150
110
40
4-φ18
9.5
50
200
365
165
125
50
4-φ18
10.5
65
1.6
200
385
185
145
65
4-φ18
14
80
4.0
200
395
200
160
80
8-φ18
14
100
1.6
250
415
220
180
100
8-φ18
19
125
250
460
250
210
125
8-φ18
23
150
300
490
285
245
150
8-φ22
33
200
1.0
350
530
340
295
200
8-φ22
40
250
450
545
395
350
250
12-φ23
63
300
500
560
445
400
300
12φ23
73
350
550
583
505
460
350
16-φ23
91
400
600
633
565
515
400
16-φ26
107
450
600
696
615
565
450
20-φ26
127
500
600
753
670
620
500
20-φ26
150
600
600
857
780
725
600
20-φ30
197
700
700
980
890
840
700
24-φ30
255
800
800
1091
1015
950
800
24-φ33
339
900
900
1183
1115
1015
900
28-φ33
452
1000
0.6
1000
1295
1230
1160
1000
28-φ35
525
1200
1200
1497
1405
1340
1200
32-φ33
683
1400
1400
1697
1630
1560
1400
36-φ36
852
1600
1600
1920
1830
1760
1600
40-φ36
1035
1800
1800
2115
2045
1970
1800
40-φ39
1315
2000
2000
2350
2265
2180
2000
48-φ42
1745
注：上圖電磁流量計外形尺寸和重量可能與產品實物有差異，一切以實物為準。
|
執行標準 |
JB/T 9248-2015 |
|||
|
測量介質 |
導電液體、漿液 |
|||
|
類型 |
管道式電磁流量計 |
|||
|
結構形式 |
一體式、分體式 |
|||
|
公稱通徑 DN（mm） |
6、8、10、15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500、600、700、800、900、1000、1200、1400、1600、1800、2000 |
|||
|
額定壓力 |
DN6～DN50 |
DN65~DN150 |
DN200~DN1000 |
DN1200~DN2000 |
|
≤4.0MPa |
≤1.6MPa |
≤1.0MPa |
≤0.6MPa |
|
|
特殊壓力：可定制 |
||||
|
流速范圍 |
0~10m/s自行設定 |
|||
|
介質電導率 |
理論值≥5μs/cm 實際使用≥30μs/cm |
|||
|
流量計成套精度 |
±0.5%或±1.0% |
|||
|
重復性 |
0.2% |
|||
|
工作環境溫度 |
-20℃~60℃ |
|||
|
襯里材料 及工作溫度 |
氯丁橡膠（CR） |
0~+65℃ |
||
|
聚氨酯（PU） |
0~+65℃ |
|||
|
聚四氟乙烯（PTFE） |
-25℃~+140℃ |
|||
|
聚全氟乙丙烯（F46） |
-25℃~+120℃ |
|||
|
可溶性聚四氟乙烯（PFA） |
-25℃~+180℃ |
|||
|
陶瓷 |
0~+150℃ |
|||
|
電極材料 |
316L、哈氏合金（HB、HC）、鉭（Ta）、鈦（Ti）、鉑（Pt）、碳化鎢（WC）、陶瓷 |
|||
|
電極形式 |
固定式、刮刀式、可拆卸式 |
|||
|
電極數量 |
標配3個電極（2個測量電極+1個接地電極），接口徑配置 |
|||
|
連接法蘭標準 |
符合國標GB9119（可按用戶要求定制） |
|||
|
連接法蘭材質 |
碳鋼（標配）、不銹鋼（可選） |
|||
|
接地環材質 |
DN15~DN1600：不銹鋼1Cr18Ni9Ti、不銹鋼、含鉬不銹鋼等 |
|||
|
外殼材料 |
碳鋼（標配）、不銹鋼（可選） |
|||
|
供電電源 |
110/220VAC（110-240VAC），50Hz/60Hz；24VDC±10%；電池供電（3.6VDC） |
|||
|
功耗 |
≤15VA |
|||
|
輸出信號 |
（4~20）mA電流輸出、頻率輸出和脈沖當量輸出 |
|||
|
可選通訊協議 |
RS485，支持標準MODBUS-RTU協議，HART協議，GPRS |
|||
|
電氣接口 |
M20×1.5 |
|||
|
防護等級 |
分體式轉換器 |
防護等級為IP65 |
||
|
分體式傳感器 |
防護等級為IP67~lP68 |
|||
|
一體式轉換器 |
防護等級為IP65 |
|||
|
配線長度（分體型） |
標配10米電纜線，轉換器與傳感器之間的電纜線一般不超過30m |
|||
|
防爆等級 |
Exd【ia Ga】IIC T4 Gb |
|||
|
流動方向 |
正向、反向 |
|||
|
恒流負載 |
≤750Ω |
|||
|
儲存溫度 |
-40~65℃ |
|||
|
相對濕度 |
5~95% |
|||
|
報警（常開） |
空管報警（顯示代碼Mtsnsr，若需開關量輸出須選分體式），勵磁報警，上下限兩位報警（僅限分體式） |
|||
