進口氣動薄膜調節閥工作原理-德國萊克閥門
發布時間:2021/5/1

進口氣動薄膜調節閥就是指以氣源作為動力,以氣缸為執行器,4~20mA信號作為驅動信號,并借助于電氣閥門定位器、轉換器、電磁閥、保位閥等附件去驅動閥門,使閥門呈線性或等百分流量特性做調節動作,從而達到對管道介質的流量、壓力、溫度等各種工藝參數開關量或比例式調節。

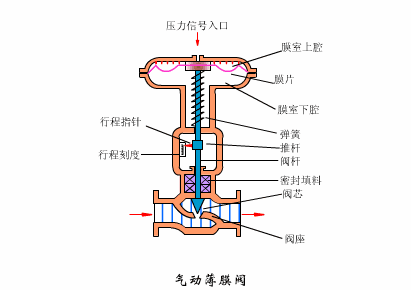

進口氣動薄膜調節閥工作原理



氣動調節閥通常由氣動執行機構和調節閥連接安裝調試組成,氣動執行機構可分為單作用式和雙作用式兩種,單作用執行器內有復位彈簧,而雙作用執行器內沒有復位彈簧。其中單作用執行器,可在失去氣源或發生故障時,自動歸位到閥門初始所設置的開啟或關閉狀態。










進口氣動薄膜調節閥結構



 進口氣動薄膜調節閥主要由氣動執行機構、閥體和附件三部分組成。執行機構以潔凈壓縮空氣為動力,接收4~20毫安電信號或20~100KPa氣信號,驅動閥體運動,改變閥芯與閥座間的流通面積,從而達到調節流量的作用。為了改善閥門的線性度,克服閥桿的摩擦力和被調介質工況(溫度、壓力)變化引起的影響,使用閥門定位器與調節閥配套,從而使閥門位置能按調節信號精準定位。



  執行機構由隔膜/活塞、彈簧、手輪、氣動桿、連軸器等主要部件構成;閥體的主要部件有閥籠、閥瓣、閥座、閥桿、閥籠壓環等;其他附件如電磁閥、減壓閥、過濾器、電流/氣壓轉換器、定位器、流量放大器等。

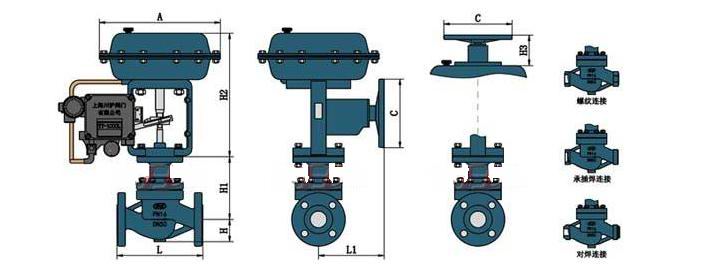

進口氣動薄膜調節閥結構圖





  為了機組安全運行,一些重要的閥門設計有電磁閥、保位閥、快速泄壓閥等附件,確保調節閥在失電、失信號或失氣情況下實現快開(關)或保衛功能(三斷自鎖保護功能),滿足工藝系統安全運行要求。
