進口氣動蝶閥安裝的時候要注意什么-德國萊克LIK品牌
發布時間:2022/12/9

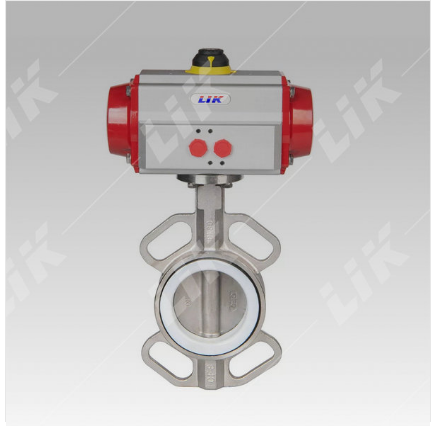

進口氣動蝶閥安裝的時候要注意什么
1、裝置前查看氣動蝶閥各部分部件無缺失,型號無誤,查看閥體內無雜物,電磁閥和消音器內無堵塞
2、將閥門和汽缸均置于關閉狀態。
3、將汽缸裝到閥門上, (裝置方向與閥體平行或筆直都可以,再看螺絲孔是否對正,不會有太大誤差,如有少許誤差,將氣缸體轉動一點就可以了, 然后將螺絲緊固。
6、裝置蝶閥前要查看管道,保證管道內無焊渣等異物
7、蝶閥閥體手動啟閉阻力適中, 蝶閥扭矩與所選執行器扭矩匹配。
8、蝶閥銜接用法蘭標準正確,管道對夾法蘭與蝶閥法蘭標準相符。主張運用蝶閥專用法蘭,不得運用平焊法蘭。
9、承認法蘭焊接無誤,蝶閥裝置完畢后不得再焊接法蘭,避免燙壞橡膠件。
10、裝好的管道法蘭要進行對中,并與放入的蝶閥進行對中。
11、裝上所有的法蘭螺栓,并用手?jǐn)Q緊,將承認蝶閥與法蘭已然對中,然后小心的啟閉蝶閥,保證啟閉靈敏。
12、將閥門全敞開,用扳手按照對角線次序?qū)⒙菟〝Q緊,無需墊圈,切勿將螺栓擰的過緊,以防造成閥圈的嚴重變形,啟閉扭矩過大。
1、裝置前查看氣動蝶閥各部分部件無缺失,型號無誤,查看閥體內無雜物,電磁閥和消音器內無堵塞
2、將閥門和汽缸均置于關閉狀態。
3、將汽缸裝到閥門上, (裝置方向與閥體平行或筆直都可以,再看螺絲孔是否對正,不會有太大誤差,如有少許誤差,將氣缸體轉動一點就可以了, 然后將螺絲緊固。
4、裝置完畢后,對氣動蝶閥進行調試(正常情況下供壓力為0.4~0.6MPa) ,調試運轉時須手動操作電磁閥啟閉(將電磁閥線圈失電后手動操作方可有效) ,調查氣動蝶閥的啟閉情況。如果在調試運轉進程中發現閥門在啟閉進程初始時有些費勁,之后正常,則需要將氣缸行程調小(把氣缸兩頭行程調節螺絲同時往里調一點,調整時需將閥門運轉到開位置, 然后將源關掉再調),直至閥門啟閉動作順滑且關閉無泄漏。還需要注意的是,可調型消音器可以調節閥門的啟閉速度, 但不行調得過小,不然或許弓|起閥門不動作。
6、裝置蝶閥前要查看管道,保證管道內無焊渣等異物
7、蝶閥閥體手動啟閉阻力適中, 蝶閥扭矩與所選執行器扭矩匹配。
8、蝶閥銜接用法蘭標準正確,管道對夾法蘭與蝶閥法蘭標準相符。主張運用蝶閥專用法蘭,不得運用平焊法蘭。
9、承認法蘭焊接無誤,蝶閥裝置完畢后不得再焊接法蘭,避免燙壞橡膠件。
10、裝好的管道法蘭要進行對中,并與放入的蝶閥進行對中。
11、裝上所有的法蘭螺栓,并用手?jǐn)Q緊,將承認蝶閥與法蘭已然對中,然后小心的啟閉蝶閥,保證啟閉靈敏。
12、將閥門全敞開,用扳手按照對角線次序?qū)⒙菟〝Q緊,無需墊圈,切勿將螺栓擰的過緊,以防造成閥圈的嚴重變形,啟閉扭矩過大。
