進口氣動蝶閥的組成部分介紹-德國萊克LIK品牌
發布時間:2023/7/5

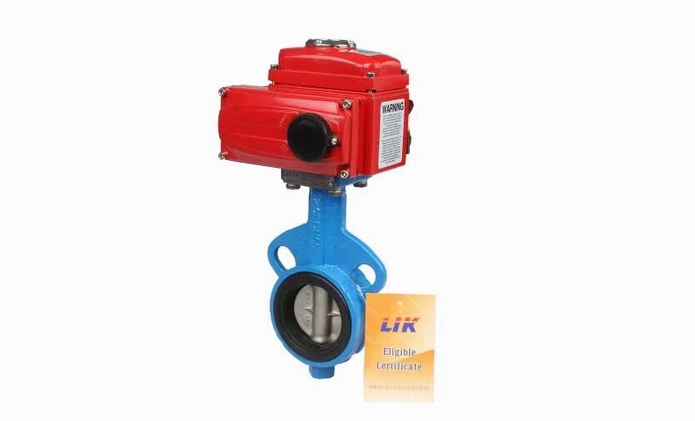

進口氣動蝶閥是由氣動執行器和蝶閥組成。氣動蝶閥是用隨閥桿轉動的圓形蝶板做啟閉性，以實現啟用動作的氣動閥門，主要做截斷閥使用，亦可設計成具有調節或段閥兼調節的功能，蝶閥在低壓大中口徑管道上的使用越來越多。那么氣動蝶閥都由哪些配件組成呢？
1.手輪機構
手輪機構是在氣動蝶閥斷氣斷電的情況下能進行手動控制，維持生產正常進行。可進行手動和自動控制兩種功能切換。
電磁閥是用于氣動蝶閥啟閉的電控操作，功率小。它有兩種連接方式：板接式和管接式。 管接式電磁閥背面有兩個連接孔可以與氣動執行器上的進氣孔直接相連，底端有三個孔，中間是進氣孔，兩端是排氣孔。
板接式電磁閥工作是通過切換氣源進氣口，實現閥門開啟關閉作用。頂部有兩個連接孔與氣動執行器上的進氣孔需要開氣管連接，根據現場要求，可以安裝任意位置，底端三個孔，中間是進氣孔，兩端是排氣孔。
3.限位開關
限位開關的內部結構有兩個凸輪、兩個微動開關、接線端和連接軸。凸輪與微動開關閉合，連接PLC可以使PLC形成一個電回路，PLC回路燈亮；凸輪與微動開關斷開，連接PLC可以使PLC形成一個斷路，PLC回路燈滅，來實現閥門遠程位置反饋。下端連接軸與氣動執行器頂部連接軸相連。根據氣動執行器開關實現90度開位與關位。
4.氣動執行器
氣動執行器是氣動蝶閥的動力部件。有兩個連接孔，分別對應開位與關位，由氣源推動活塞活動，使氣動執行器實現90度轉換，達到閥門開關作用
氣動執行器頂部與限位開關連接，可以根據連接軸的轉動，使限位開關與氣動執行器保持開關位置同步一致
氣動執行器底部與閥門或手輪機構連接，使閥門與手動機構或閥門始終與氣動執行器位置同步一致。
5.蝶閥閥體
蝶閥是用于管道介質的開關控制，可控水、液體、汽體、油類、粉體、蒸汽腐蝕性等介質，根據不同的介質，可選擇相符的閥門。通過轉動閥桿，順時針關閥板與閥座完全密封達到管內介質阻流；逆時針開90度，閥板完全打開，管內介質可流通
1.手輪機構
手輪機構是在氣動蝶閥斷氣斷電的情況下能進行手動控制，維持生產正常進行。可進行手動和自動控制兩種功能切換。
手輪盤顯示有OPEN和SHUT兩個方向。手動時，逆開順關，轉動手動盤，連接軸也跟著轉動。拉桿向上拉動，切換桿放下，手動則轉為自動控制，此時轉動手輪，連接軸保持不動只能通過氣動控制。拉桿向上拉動，切換桿向上，自動則轉為手動控制，此時轉動手輪，就能直接控制閥門的開關。
電磁閥是用于氣動蝶閥啟閉的電控操作，功率小。它有兩種連接方式：板接式和管接式。 管接式電磁閥背面有兩個連接孔可以與氣動執行器上的進氣孔直接相連，底端有三個孔，中間是進氣孔，兩端是排氣孔。
板接式電磁閥工作是通過切換氣源進氣口，實現閥門開啟關閉作用。頂部有兩個連接孔與氣動執行器上的進氣孔需要開氣管連接，根據現場要求，可以安裝任意位置，底端三個孔，中間是進氣孔，兩端是排氣孔。
3.限位開關
限位開關的內部結構有兩個凸輪、兩個微動開關、接線端和連接軸。凸輪與微動開關閉合，連接PLC可以使PLC形成一個電回路，PLC回路燈亮；凸輪與微動開關斷開，連接PLC可以使PLC形成一個斷路，PLC回路燈滅，來實現閥門遠程位置反饋。下端連接軸與氣動執行器頂部連接軸相連。根據氣動執行器開關實現90度開位與關位。
4.氣動執行器
氣動執行器是氣動蝶閥的動力部件。有兩個連接孔，分別對應開位與關位，由氣源推動活塞活動，使氣動執行器實現90度轉換，達到閥門開關作用
氣動執行器頂部與限位開關連接，可以根據連接軸的轉動，使限位開關與氣動執行器保持開關位置同步一致
氣動執行器底部與閥門或手輪機構連接，使閥門與手動機構或閥門始終與氣動執行器位置同步一致。
5.蝶閥閥體
蝶閥是用于管道介質的開關控制，可控水、液體、汽體、油類、粉體、蒸汽腐蝕性等介質，根據不同的介質，可選擇相符的閥門。通過轉動閥桿，順時針關閥板與閥座完全密封達到管內介質阻流；逆時針開90度，閥板完全打開，管內介質可流通
